金剛石砂輪的鋒利度怎么提高

　　金剛石砂輪廠(chǎng)家總結：

　　一：砂輪工作中的化學(xué)反應

　　砂輪在工作過(guò)程中，隨著(zhù)摩擦生熱，溫度不斷升高，主要會(huì )發(fā)生兩大類(lèi)化學(xué)反應：一是空氣中的氧氣會(huì )使酚醛樹(shù)脂發(fā)生氧化反應，我們可以從酚醛樹(shù)脂的TGA分析曲線(xiàn)看出這個(gè)反應變化的過(guò)程。二是部分填料的氧化反應。

　　1、酚醛樹(shù)脂的分解，是砂輪磨損的主要化學(xué)因索。因此如何提高樹(shù)脂的結合強度是我們研究的基礎。包括樹(shù)脂本身的耐溫性能和它固化結構的耐溫性能。當然，據此也可以調整砂輪的鋒利度。

　　2、酚醛樹(shù)脂如果有氮氣保護，那么它的熱分解溫度點(diǎn)將大大推遲，也就是說(shuō)，減少砂輪工作環(huán)境中的氧氣將能提高砂輪的高溫性能，提高對金剛石的把持力，使之充分發(fā)揮作用;

　　3、熱量是導致樹(shù)脂分解的最主要原因，那么減少不必要的熱量的產(chǎn)生，應該可以提高對金剛石的充分利用。

　　二：部分活性填料的化學(xué)反應

　　金剛石砂輪的某些原材料也能夠幫助我們減少不必要的摩擦。如能減少熱量的產(chǎn)生，使金剛石能更充分有效工作，那毫無(wú)疑問(wèn)對砂輪的鋒利度是大有裨益的。

　　這類(lèi)填料的主要工作原理基本都存在以下類(lèi)似的反應：

　　1、低溫潤滑，降低磨損;2

　　在300℃"-500℃之間發(fā)生吸收氧氣的反應，減少對樹(shù)脂的氧化作用，減少對工件的氧化燒傷，從而延長(cháng)砂輪高溫工作壽命。

　　XS+O2→XnOm+ 8XO2

　　這是砂輪工作非常容易達到的一個(gè)區間，上述的反應為砂輪在微觀(guān)上創(chuàng )造了一個(gè)無(wú)氧、缺氧的環(huán)境，從而促進(jìn)金剛石更加有效工作。

　　3、在高溫下熔融，作為很好的潤滑劑，保護砂輪。

　　XS(s)— XS(1)

　　4、硫，二氧化硫，三氧化硫與工件表面發(fā)生反應，生成XnSm：

　　(I)形成保護層;

　　(II)作為潤滑劑。

　　這一類(lèi)填料具有很好的高溫穩定性，由于其以上的化學(xué)反應，使其成為高端金剛石砂輪的重要填料。

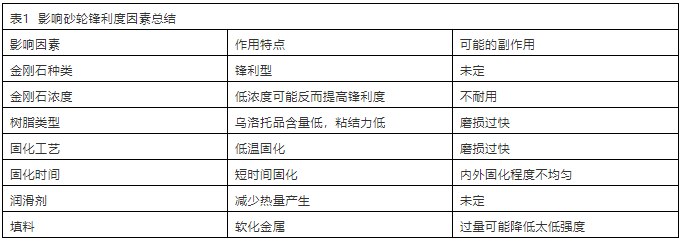

　　綜上所述，如果要提高砂輪的鋒利度，可從多方面加以考慮，總結如表1：

　　相關(guān)資訊：金剛石砂輪高效率磨削硬質(zhì)合金
